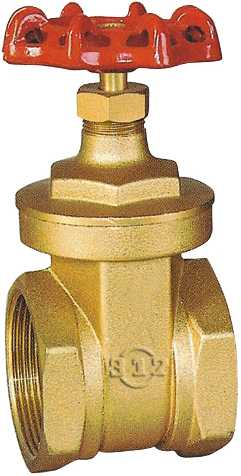

Brass Gate Valve
Z15W-14T Z15W-16T
黄铜闸阀 Brass Gate Valve
| 型号Model： Z15W-14T | ||||||||
| 公称通径 DN/mm |

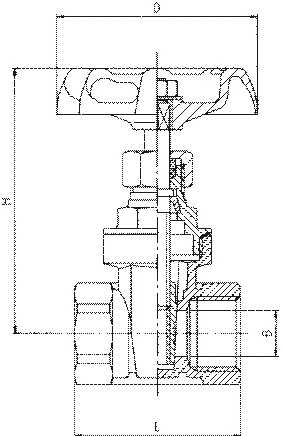

尺寸/mm | WT (kg | ||||||
| 管螺纹G/in | L | L1 | S | H | d | D0 | ||
| 15 | G1/2 | 44 | 10 | 25 | 76 | 13 | 52 | 0.2 |
| 20 | G3/4 | 47 | 10 | 31 | 81 | 17 | 52 | 0.3 |
| 25 | G1 | 54 | 12 | 38 | 93 | 21 | 65 | 0.5 |
| 32 | G1 1/4 | 58 | 13 | 47 | 109 | 27 | 71 | 0.7 |
| 40 | G1 1/2 | 61 | 13 | 54 | 120 | 34 | 74 | 1 |
| 50 | G2 | 69 | 14 | 66 | 139 | 45 | 82 | 1.5 |
| 65 | G21/2 | 82 | 16 | 84 | 169 | 66 | 100 | 2.1 |
| 80 | G3 | 88 | 17 | 96 | 191 | 68 | 110 | 2.7 |
| 型号Model： Z15W-16T | ||||||||
| 公称通径 DN/mm | 尺寸/mm | WT (kg | ||||||
| 管螺纹G/in | L | L1 | S | H | DO | |||
| 8 | G1/4 | 40 | 9 | 15 | 60 | 45 | 0.2 | |
| 10 | G3/8 | 42 | 9 | 21 | 60 | 45 | 0.2 | |
| 15 | G1/2 | 43 | 10 | 25 | 71 | 54 | 0.2 | |
| 20 | G3/4 | 45 | 10 | 31 | 76 | 54 | 0.3 | |
| 25 | G1 | 50 | 12 | 38 | 87 | 60 | 0.5 | |
| 32 | G11/4 | 55 | 13 | 47 | 101 | 68 | 0.7 | |
| 40 | G21/2 | 58 | 13 | 54 | 111 | 68 | 1 | |
| 50 | G3 | 64 | 14 | 66 | 131 | 78 | 1.5 | |
