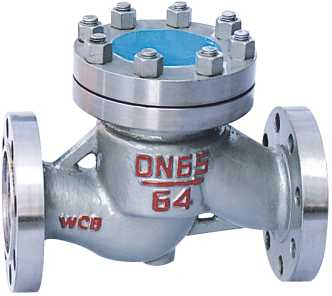

Lift Check Valve

H41H-64 H41Y-64W H41Y-64P H41Y-64R H41Y-64I

PRODUCT DETAILS

升降式止回阀 Lift Check Valve

Lift Check Valve

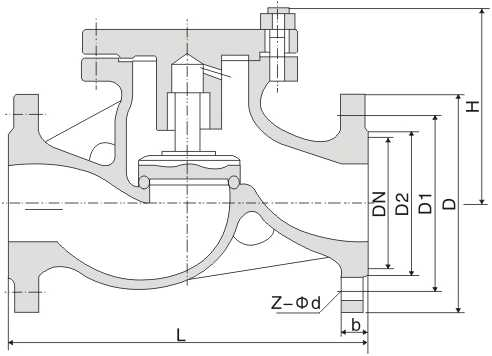

产品型号 Type	公称通径DN	PN1.6/2.5MPa							WT
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	(Kg)
H41H-16C H41Y-16C H41Y-16P H41Y-16R H41Y-16I	15	130	95	65	45	14	4-Φ14	77	3
	20	150	105	75	55	14	4-Φ14	77	4
	25	160	115	85	65	14	4-Φ14	80	5
	32	180	135	100	78	16	4-Φ18	85	7
	10	200	145	110	85	16	4-Φ18	95	9
	50	230	160	125	100	16	4-Φ18	105	10
	65	290	180	145	120	18	8-Φ18	120	20
	80	310	195	160	135	20	8-Φ18	130	30
	100	350	215	180	155	20	8-Φ18	140	39
	125	400	245	210	185	22	8-Φ18	155	50
	150	480	280	240	210	24	8-Φ23	180	70
	200	600	335	295	265	26	12-Φ23	215	161
	250	730	405	355	320	30	12-Φ25	260	251
	300	850	460	410	375	34	12-Φ25	315	395
H41H-25 H41Y-25 H41Y-25P H41Y-25R H41Y-25I	15	130	95	65	45	16	4-Φ14	100	3.4
	20	150	105	75	55	16	4-Φ14	105	5
	25	160	115	85	65	16	4-Φ14	120	5.7
	32	180	135	100	78	18	4-Φ18	130	9.1
	40	200	145	110	85	18	4-Φ18	135	11.8
	50	230	160	125	100	20	4-Φ18	149	14.4
	65	290	180	145	120	22	8-Φ18	160	23
	80	310	195	160	135	22	8-Φ18	169	30
	100	350	230	190	160	24	8-Φ23	194	44
	125	400	270	220	180	28	8-Φ25	222	65
	150	480	300	250	218	30	8-Φ25	255	99
	200	600	360	310	278	34	12-Φ25	305	190
	250	730	425	370	332	36	12-Φ30	355	315
	300	850	485	430	390	40	16-Φ30	410	450

产品型号 Type	公称通径DN	PN4.0MPa								WT (Kg)
产品型号 Type	公称通径DN	L	D	D1	D2	D6	b	Z-Φd	H	WT (Kg)
H41H-40 H41Y-40 H41Y-40P H41Y-40R H41Y-40I	15	130	95	65	45	40	16	4-Φ18	100	4
	20	150	105	75	55	51	16	4-Φ18	105	5.5
	25	160	115	85	65	58	16	4-Φ18	120	6
	32	180	135	100	78	66	18	8-Φ18	130	12
	40	200	145	110	85	76	18	8-Φ18	135	14
	50	230	160	125	100	88	20	8-Φ18	149	18
	65	290	180	145	120	110	22	8-Φ18	160	27
	80	310	195	160	135	121	22	8-Φ18	169	36
	100	350	230	190	160	150	24	8-Φ23	194	50
	125	400	270	220	188	176	28	8-Φ25	225	75
	150	480	300	250	218	204	30	8-Φ25	255	119
	200	600	375	320	282	260	38	12-Φ30	305	217
	250	730	445	385	345	313	42	12-Φ34	360	365
	300	850	510	450	408	364	46	12-Φ34	415	310

产品型号 Type	公称通径DN	PN6.4MPa								WT (Kg)
产品型号 Type	公称通径DN	L	D	D1	D2	D6	b	Z-Φd	H	WT (Kg)
H41H-64 H41Y-64W H41Y-64P H41Y-64R H41Y-64I	15	210	105	75	55	40	18	4-Φ14	100	7
	20	230	125	90	68	51	20	4-Φ18	110	11
	25	230	135	100	78	58	22	4-Φ18	125	13
	32	260	150	110	82	66	24	4-Φ23	140	14
	40	260	165	125	95	76	24	4-Φ23	168	20
	50	300	175	135	105	88	26	4-Φ23	170	23
	65	340	200	160	130	110	28	8-Φ23	188	37
	80	380	210	170	140	121	30	8-Φ23	205	46
	100	430	250	200	168	150	32	8-Φ25	230	68
	125	500	295	240	202	176	36	8-Φ30	230	89
	150	550	340	380	240	204	38	8-Φ34	265	131
	200	650	405	345	300	260	44	12-Φ34	310	235
