Float Ball Valves

Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P

PRODUCT DETAILS

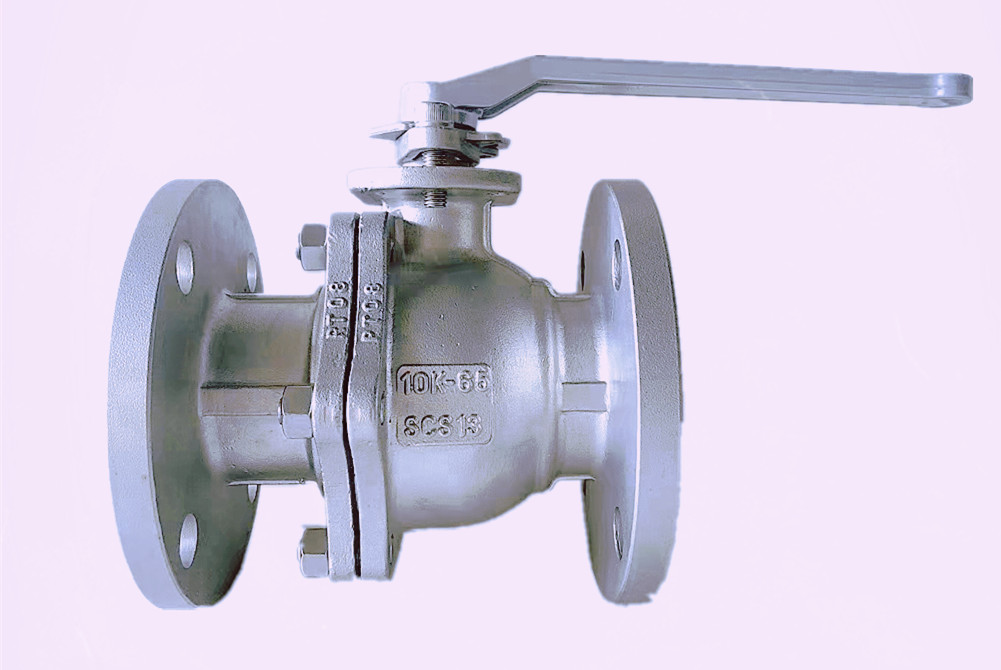

法兰球阀 Float Ball Valves

Float Ball Valves

产品型号 Type	公称通径DN	PN1.6MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	W	WT (kg)
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P	15	130	95	65	45	14	4-φ14	78	140	3
	20	140	105	75	55	14	4-φ14	84	160	4
	25	150	115	85	65	14	4-φ14	95	180	5
	32	165	135	100	78	16	4-φ18	150	250	9
	40	180	145	110	85	16	4-φ18	150	300	11
	50	203	160	125	100	16	4-φ18	170	350	15
	65	222	180	145	120	18	4-φ18	195	350	19
	80	241	195	160	135	20	8-φ18	215	400	27
	100	305	215	180	155	20	8-φ18	250	500	38
	125	356	245	210	185	22	8-φ18	265	600	58
	150	394	280	240	210	24	8-φ23	270	800	81
	200	457	335	295	265	26	12-φ23	330	800	95
	250	533	405	355	320	30	12-φ23	450	1300	140

产品型号 Type	公称通径DN	PN2.5MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	W	WT (kg)
Q41F-25C Q41F-25P Q641F-25C Q641F-25P Q9B41F-25C Q9B41F-25P	15	140	95	65	45	16	4-φ14	103	100	3
	20	152	105	75	55	16	4-φ14	112	160	4
	25	165	115	85	65	16	4-φ14	123	160	6
	32	178	135	100	78	18	4-φ18	150	250	10
	40	190	145	110	85	18	4-φ18	156	250	14
	50	216	160	125	100	20	4-φ18	172	350	20
	65	241	180	145	120	22	8-φ18	197	350	25
	80	283	195	160	135	22	8-φ18	222	450	30
	100	305	230	190	160	24	8-φ23	253	450	40
	125	381	270	220	188	28	8-φ25	275	600	65
	150	403	300	250	218	30	8-φ25	286	800	85
	200	502	360	310	278	34	12-φ25	340	1200	100
	250	568	425	370	332	36	12-φ30	470	1400	165


产品型号 Type	公称通径DN	PN4.0MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	W	WT (kg)
Q41F-40 Q41F-40P Q341F-40 Q341F-40P Q641F-40 Q641F-40P Q9B41F-40 Q9B41F-40P	15	140	95	65	45	16	4-φ14	103	100	3
	20	152	105	75	55	16	4-φ14	112	160	4
	25	165	115	85	65	16	4-φ14	123	160	6
	32	178	135	100	78	18	4-φ18	150	250	10
	40	190	145	110	85	18	4-φ18	156	250	14
	50	216	160	125	100	20	4-φ18	172	350	20
	65	241	180	145	120	22	8-φ18	197	350	25
	80	283	195	160	135	22	8-φ18	222	450	30
	100	305	230	190	160	24	8-φ23	253	450	40
	125	381	270	220	188	28	8-φ25	275	600	65
	150	403	300	250	218	30	8-φ25	286	800	85
	200	502	375	320	282	38	12-φ30	340	1200	100
	250	568	445	385	345	42	12-φ34	470	1400	165

产品型号 Type	公称通径DN	PN6.4MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	W	WT (kg)
Q41F-64 Q41F-64P Q341F-64 Q341F-64P Q641F-64 Q641F-64P Q9B41F-64 Q9B41F-64P	15	165	105	75	55	18	4-φ14	105	130	3.1
	20	190	125	90	68	20	4-φ18	125	130	4.9
	25	216	135	100	78	22	4-φ18	135	160	7.2
	32	229	150	110	82	24	4-φ23	150	160	8.7
	40	241	165	125	95	24	4-φ23	165	230	12.1
	50	292	175	135	105	26	4-φ23	175	230	16.7
	65	330	200	160	130	28	8-φ23	200	400	28.2
	80	356	210	170	140	30	8-φ23	210	400	36
	100	432	250	200	168	32	8-φ25	250	700	66
	125	508	295	240	202	36	8-φ30	295	1100	98
	150	559	340	280	240	38	8-φ34	340	1500	142
