V-Rigulating Ball Valve

VQ347H-16C VQ347Y-16P VQ647H-16C VQ647Y-16P VQ947H-16C VQ947Y-16P VQ347H-25 VQ347Y-25P VQ647H-25 VQ647Y-25P VQ947H-25 VQ947Y-25P

PRODUCT DETAILS

V型调节球阀 V-Rigulating Ball Valve

V-Rigulating Ball Valve

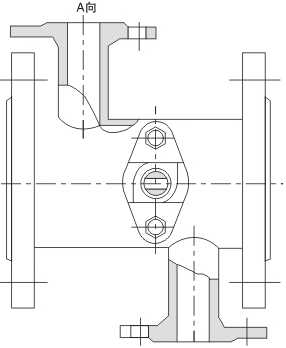

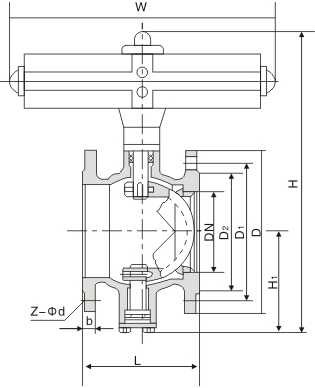

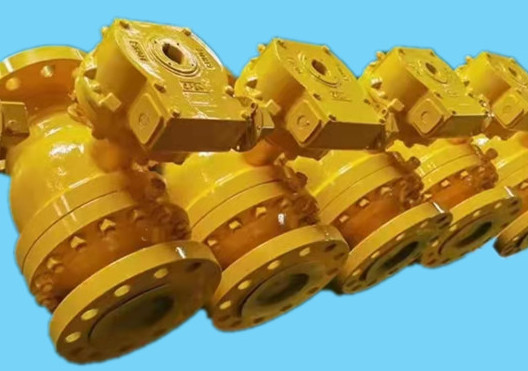

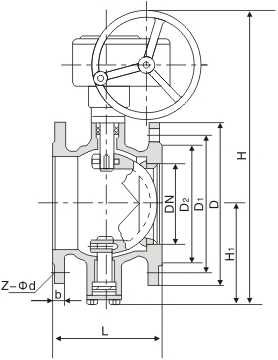

主要外形和连接尺寸 Main External and Connection Dimension													单位Unit： mm
产品型号 Type	公称通径 DN	L	D	D1	D2	b	PN1.6MPa	H			H1	W	WT(kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	VQ347	VQ647	VQ947	H1	W	VQ347	VQ647	VQ947
VQ347H-16C VQ347Y-16P VQ647H-16C VQ647Y-16P VQ947H-16C VQ947Y-16P	50	124	165	125	100	16	4-Φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	18	4-Φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	20	8-Φ18	260	270	380	108	400	15	17	20
	100	194	220	180	155	20	8-Φ18	270	278	390	117	400	17	19	23
	125	210	250	210	185	22	8-Φ18	320	335	405	140	455	22	25	28
	150	229	285	240	210	22	8-Φ23	340	358	420	177	455	30	36	40
	200	243	340	295	265	24	12-Φ23	390	405	510	200	700	60	68	75
	250	297	405	355	320	26	12-Φ26	420	449	540	252	700	90	100	110
	300	338	460	410	375	28	12-Φ26	510	550	605	270	700	180	205	207

主要外形和连接尺寸 Main External and Connection Dimension													单位Unit： mm
产品型号 Type	公称通径 DN	L	D	D1	D2	b	PN2.5MPa	H			H1	W	WT(kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	VQ347	VQ647	VQ947	H1	W	VQ347	VQ647	VQ947
VQ347H-25 VQ347Y-25P VQ647H-25 VQ647Y-25P VQ947H-25 VQ947Y-25P	50	124	165	125	100	20	4-Φ18	225	248	365	92	400	11	13	16
	65	145	185	145	120	22	8-Φ18	235	255	375	100	400	13	15	18
	80	165	200	160	135	22	8-Φ18	260	270	380	108	400	15	17	20
	100	194	230	190	160	24	8-Φ23	270	278	390	117	400	18	22	25
	125	210	270	220	188	26	8-Φ26	320	335	405	140	455	23	26	32
	150	229	300	250	218	28	8-Φ26	340	358	420	177	455	40	56	60
	200	243	360	310	278	30	12-Φ26	390	405	510	200	700	62	70	79
	250	297	425	370	332	32	12-Φ30	420	449	540	252	700	93	105	120
	300	338	485	430	390	36	16-Φ30	510	550	605	270	700	190	220	225
