Pneumatic Gate Valve

CZA6S40H-16C CZA6S40Y-16P CZA6S40Y-16R CZA6S40H-25 CZA6S40Y-25P CZA6S40Y-25R

PRODUCT DETAILS

气动闸阀 Pneumatic Gate Valve

Pneumatic Gate Valve

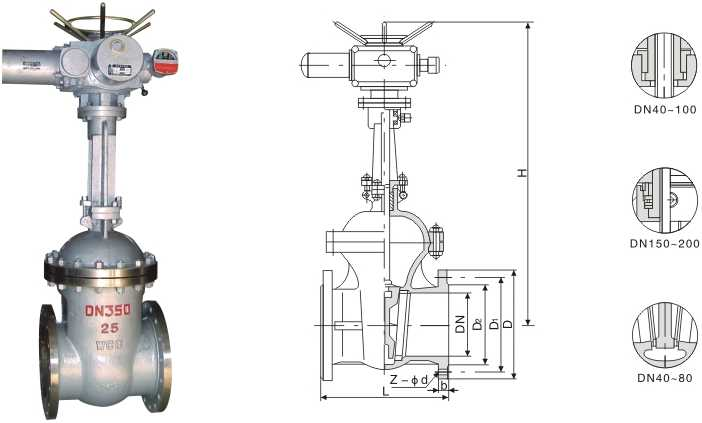

产品型号 Type	公称通径DN	PN1.6MPa									WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT (kg)
CZA6S40H-16C CZA6S40Y-16P CZA6S40Y-16R	50	250	160	125	100	16	4-Φ18	950	570	180	36
	65	270	180	145	120	18	4-Φ18	1050	596	180	53
	80	280	195	160	135	20	8-Φ18	1080	635	200	72
	100	300	215	180	155	20	8-Φ18	1145	645	250	90
	125	325	245	210	185	22	8-Φ18	1240	685	250	120
	150	350	280	240	210	24	8-Φ18	1300	720	320	132
	200	400	335	295	265	26	12-Φ23	1660	940	400	258
	250	450	405	355	320	30	12-Φ25	1790	1020	400	297
	300	500	460	410	375	30	12-Φ25	1990	1150	450	420
	350	550	520	470	435	34	16-Φ25	2090	1170	450	558
	400	600	580	525	485	36	16-Φ30	2290	1325	500	540
	450	650	640	585	545	40	20-Φ30	2485	1465	500	1110
	500	700	705	650	608	44	20-Φ34	2640	1590	550	1380
	600	800	840	770	718	48	20-Φ41	2940	1720	550	1620
	700	900	910	840	788	50	24-Φ41	3450	1960	600	1966
	800	1000	1020	950	898	52	24-Φ41	3650	2190	600	2282
	900	1100	1120	1050	998	54	28-Φ41	3815	2400	800	2495
	1000	1200	1255	1170	1110	56	28-Φ48	4000	2650	800	2760

产品型号 Type	公称通径DN	PN2.5MPa									WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	H1	D0	WT (kg)
CZA6S40H-25 CZA6S40Y-25P CZA6S40Y-25R	50	250	160	125	100	20	4-Φ18	950	570	180	38
	65	270	180	145	120	22	8-Φ18	1050	596	180	55
	80	280	195	160	135	22	8-Φ18	1080	635	200	76
	100	300	230	190	160	24	8-Φ23	1145	645	250	94
	125	325	270	220	188	28	8-Φ25	1210	685	250	126
	150	350	300	250	218	30	8-Φ25	1300	720	320	136
	200	400	360	320	278	34	12-Φ25	1660	940	400	265
	250	450	425	370	332	36	12-Φ30	1790	1020	400	300
	300	500	485	430	390	50	16-Φ30	1990	1150	450	436
	350	550	550	490	448	44	16-Φ34	2090	1170	450	580
	400	600	610	550	505	48	16-Φ34	2290	1325	500	860
	450	650	660	600	555	50	20-Φ34	2485	1465	500	1260
	500	700	730	660	610	52	20-Φ41	2640	1590	550	1420
	600	800	840	770	718	56	20-Φ41	2940	1720	550	1710
	700	900	955	875	815	60	24-Φ48	3450	1960	600	2105
	800	1000	1070	990	930	64	24-Φ48	3650	2190	600	2310
	900	1100	1180	1090	1025	66	28-Φ54	3815	2400	800	2620
	1000	1200	1305	1210	1140	68	28-Φ58	4000	2650	800	2960

产品型号 Type	公称通径DN	PN4.0MPa										WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT (kg)
CZ6S40H-40 CZ6s40Y-40P CZ6s40Y-40R	50	250	160	125	100	88	20	4-Φ18	950	570	200	42
	65	280	180	145	120	110	22	8-Φ18	1050	596	200	68
	80	320	195	160	135	121	22	8-Φ18	1080	635	250	84
	100	350	230	190	160	150	24	8-Φ23	1145	645	320	102
	125	400	270	220	188	176	28	8-Φ25	1210	700	320	135
	150	450	300	250	218	204	30	8-Φ25	1330	750	400	156
	200	550	375	320	282	260	38	12-Φ30	1660	940	400	276
	250	650	445	385	345	313	42	12-Φ34	1820	1050	450	306
	300	750	510	450	408	364	46	16-Φ34	1990	1150	450	510
	350	850	570	510	465	422	52	16-Φ34	2110	1190	500	720
	400	950	655	585	535	474	58	16-Φ41	2335	1370	550	1050
	450	1050	680	610	560	524	60	20-Φ41	2490	1510	550	1320
	500	1150	755	670	612	576	62	20-Φ48	2640	1590	550	1800
	600	1350	890	795	730	678	62	20-Φ54	2940	1720	600	2160

产品型号 Type	公称通径DN	PN6.4MPa										WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT (kg)
CZ6S40Y-64 CZ6s40Y-64P CZ6s40Y-64R	50	250	175	135	105	88	26	4-Φ23	950	570	200	48
	65	280	200	160	130	110	28	8-Φ23	1050	596	200	75
	80	310	210	170	140	121	30	8-Φ23	1080	635	250	93
	100	350	250	200	168	150	32	8-Φ23	1145	645	320	120
	125	400	295	240	202	176	36	8-Φ30	1250	700	400	168
	150	450	340	280	240	204	38	8-Φ34	1330	750	400	216
	200	550	405	345	300	260	44	12-Φ34	1660	940	400	336
	250	650	470	400	352	313	48	12-Φ41	1820	1050	450	396
	300	750	530	460	412	364	54	16-Φ41	1990	1150	450	638
	350	850	595	525	475	422	60	16-Φ41	2110	1190	500	810
	400	950	670	585	525	474	66	16-Φ48	2335	1370	550	1140
	450	1050	670	630	570	524	70	20-Φ48	2490	1500	550	1510
	500	1150	800	705	560	576	70	20-Φ54	2640	1590	550	1920
	600	1350	930	820	750	678	76	20-Φ58	2940	1720	600	2280

产品型号 Type	公称通径DN	PN10.0MPa										WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	D6	b	Z-Φd	H	H1	D0	WT (kg)
CZ6S40Y-100 CZ6s40Y-100P CZ6s40Y-100R	50	250	195	145	112	88	28	4-Φ25	950	570	200	55
	65	280	220	170	138	110	32	8-Φ25	1050	596	200	86
	80	310	230	180	148	121	34	8-Φ25	1080	635	250	104
	100	350	265	210	172	150	38	8-Φ30	1145	645	320	136
	125	400	310	250	210	176	42	8-Φ34	1250	700	400	177
	150	450	350	290	250	204	46	12-Φ34	1330	750	400	229
	200	550	430	360	312	260	54	12-Φ41	1660	940	450	350
	250	650	500	430	382	313	60	12-Φ41	1820	1050	450	430
	300	750	585	500	442	364	70	16-Φ48	1990	1150	500	652
	350	850	655	560	498	422	76	16-Φ54	2110	1190	550	890
	400	950	715	620	558	474	80	16-Φ54	2335	1370	550	1210
	450	1050	770	675	615	524	84	16-Φ58	2485	1500	600	1680
	500	1150	870	760	690	576	90	20-Φ58	2640	1590	600	2100
	600	1350	990	875	800	678	95	24-Φ58	2940	1720	800	2390
