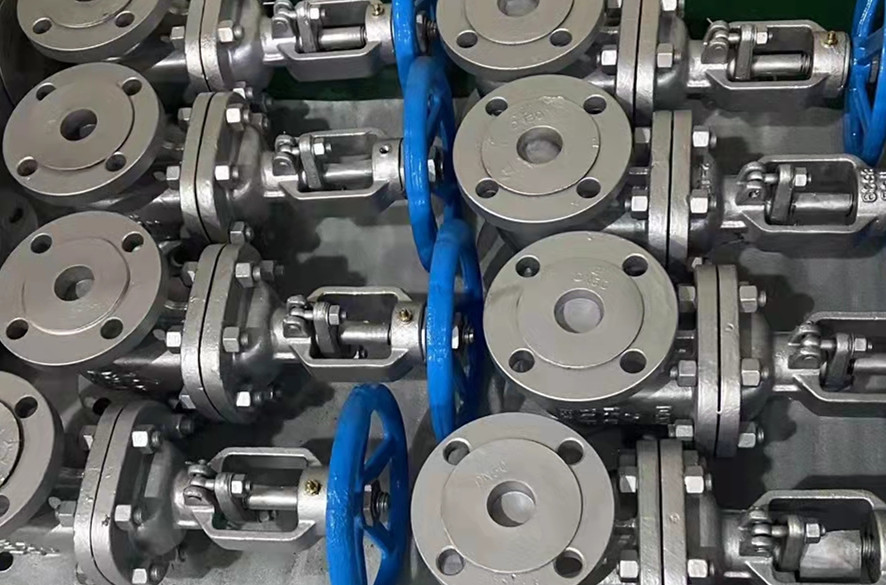

Slurry Valve

Z73X-2.5 Z73X-6 Z73X-10 Z573X-2.5 Z573X-6 Z573X-10 Z673X2.5 Z673X-6 Z673X-10 Z973X-2.5 Z973X-6 Z973X-10 Z73X-16C Z573X-16C Z673X-16C Z973X-16C

PRODUCT DETAILS

浆液阀 Slurry Valve

Slurry Valve

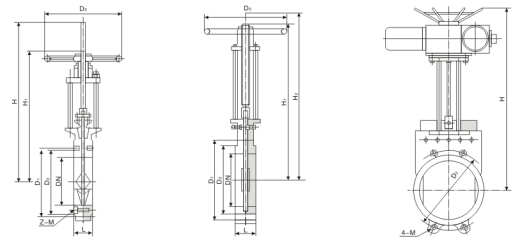

产品型号 Type	公称通径 DN	主要外形尺寸和连接尺寸（mm ） Main external and connecting dimensions							WT （Kg）
产品型号 Type	公称通径 DN	L	D1	D2	Z-M	H	H1	D0	WT （Kg）
Z73X-2.5 Z73X-6 Z73X-10 Z573X-2.5 Z573X-6 Z573X-10 Z673X2.5 Z673X-6 Z673X-10 Z973X-2.5 Z973X-6 Z973X-10	50	40	125	100	4-M16	337	268	180	80
	65	40	145	120	4-M16	357	291	180	90
	80	50	160	135	8-M16	400	316	180	112
	100	50	180	155	8-M16	466	364	200	140
	150	60	270	210	8-M20	633	478	240	195
	200	60	295	265	8-M20	744	543	280	260
	250	70	350	318	12-M20	940	687	360	370
	300	70	400	368	12-M20	1087	783	360	455
	350	80	460	430	16-M20	1238	885	400	640
	400	80	515	482	16-M24	1394	994	400	960
	450	90	565	532	20-M24	1550	1100	400	1280
	500	90	620	585	20-M24	1700	1200	400	1710
	600	100	725	685	20-M27	2080	1480	400	1895
	700	100	840	800	24-M27	1720	2470	800	2100
	800	120	950	905	24-M30	2000	2900	800	2410
	900	150	1050	1005	28-M30	2130	3100	800	2660
Z73X-16C Z573X-16C Z673X-16C Z973X-16C	200	60	295	180	12-M20	754	552	240	265
	250	68	355	230	12-M24	945	692	240	376
	300	78	410	280	12-M24	1010	788	370	455
	350	78	470	330	16-M24	1245	890	370	648
	400	102	525	380	16-M24	1685	1000	400	970
	450	114	585	430	20-M27	1835	1110	400	1300
	500	127	650	480	20-M30	1926	1230	400	1760
	600	154	770	700	20-M36	2360	1500	800	1980
