Cryogenic Gate Valve

DZ40Y-16L DZ40Y-25L DZ40Y-40L DZ40Y-64L DZ40Y-100L

PRODUCT DETAILS

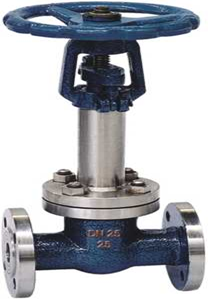

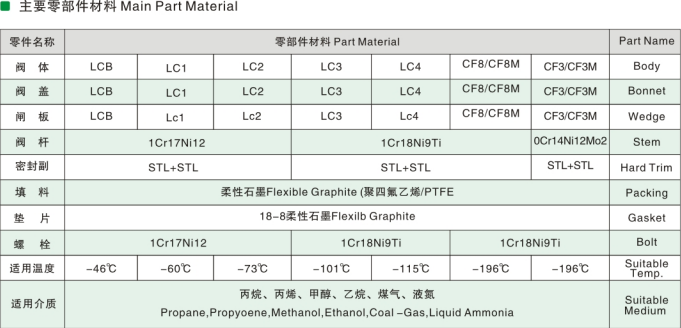

低温闸阀 Cryogenic Gate Valve

Cryogenic Gate Valve

产品型号 Type	公称通径 DN	PN1.6MPa								WT(kg)

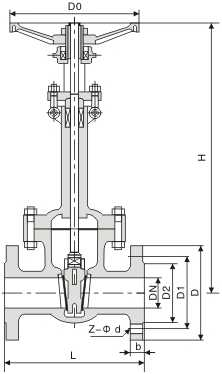

产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	D0	WT(kg)
DZ40Y-16L	20	150	105	75	55	14	4-Φ14	320	140	6
	25	160	115	85	65	14	4-Φ14	350	160	7
	32	180	135	100	78	16	4-Φ18	385	180	9
	40	200	145	110	85	16	4-Φ18	420	200	15
	50	250	160	125	100	16	4-Φ18	540	240	30
	65	265	180	145	120	18	4-Φ18	610	240	34
	80	280	195	160	135	20	8-Φ18	690	280	45
	100	300	215	180	155	20	8-Φ18	780	300	64
	125	325	245	210	185	22	8-Φ18	930	320	110
	150	350	280	240	210	24	8-Φ23	980	360	135
	200	400	335	295	265	26	12-Φ23	1180	400	195
	250	450	405	355	320	30	12-Φ25	1390	450	275
	300	500	460	410	375	30	12-Φ25	1620	560	380
	350	550	520	470	425	34	16-Φ25	1810	640	594
	400	600	580	525	485	36	16-Φ30	1970	640	725

产品型号 Type	公称通径 DN	PN2.5MPa								WT(kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	D0	WT(kg)
DZ40Y-25L	20	150	105	75	55	16	4-Φ14	320	140	6
	25	160	115	85	65	16	4-Φ14	350	160	8
	32	180	135	100	78	18	4-Φ18	385	180	10
	40	200	145	110	85	18	4-Φ18	420	200	16
	50	250	160	125	100	20	4-Φ18	540	240	30
	65	265	180	145	120	22	8-Φ18	610	240	35
	80	280	195	160	135	22	8-Φ18	690	280	47
	100	300	230	190	160	24	8-Φ23	780	300	65
	125	325	270	220	188	28	8-Φ25	930	320	110
	150	350	300	250	218	30	8-Φ25	980	360	135
	200	400	360	310	278	34	12-Φ25	1180	400	215
	250	450	425	370	332	36	12-Φ30	1390	450	295
	300	500	485	430	390	40	16-Φ30	1620	560	400
	350	550	550	490	448	44	16-Φ34	1810	640	630
	400	600	610	550	505	48	16-Φ34	1990	640	910

产品型号 Type	公称通径 DN	PN4.0MPa									WT(kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	H	D0	WT(kg)
DZ40Y-40L	20	150	105	75	55	51	16	4-Φ14	330	140	7
	25	160	115	85	65	58	16	4-Φ14	360	160	9
	32	180	135	100	78	66	18	4-Φ18	440	180	11
	40	200	145	110	85	76	18	4-Φ18	455	200	19
	50	250	160	125	100	88	20	4-Φ18	575	280	28
	65	280	180	145	120	110	22	8-Φ18	635	280	35
	80	310	195	160	135	121	22	8-Φ18	715	320	50
	100	350	230	190	160	150	24	8-Φ23	815	360	74
	125	400	270	220	188	176	28	8-Φ25	965	400	115
	150	450	300	250	218	204	30	8-Φ25	1025	400	135
	200	550	375	320	282	260	38	12-Φ30	1225	450	215
	250	650	445	385	345	313	42	12-Φ34	1440	560	184
	300	750	510	450	408	346	46	16-Φ34	1665	640	405
	350	850	570	510	465	422	52	16-Φ34	1880	640	600
	400	950	655	585	535	474	58	16-Φ41	2050	720	750

产品型号 Type	公称通径 DN	PN6.4MPa									WT (kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	H	D0	WT (kg)
DZ40Y-64L	20	190	125	90	68	51	20	4-Φ18	330	100	8
	25	210	135	100	78	58	22	4-Φ18	360	180	13
	32	230	150	110	82	66	24	4-Φ23	410	180	24
	40	240	165	125	95	76	24	4-Φ23	480	200	32
	50	250	175	135	105	88	26	4-Φ23	585	200	39
	65	280	200	160	160	110	28	8-Φ23	690	250	45
	80	310	210	170	140	121	30	8-Φ23	745	300	60
	100	350	250	200	168	150	32	8-Φ25	885	300	90
	125	400	295	240	202	176	36	8-Φ30	958	350	140
	150	450	340	280	240	204	38	8-Φ34	1050	350	205
	200	550	405	345	300	260	44	12-Φ34	1240	400	330
	250	650	470	400	352	313	48	12-Φ41	1460	560	468
	300	750	530	460	412	364	54	16-Φ41	1690	640	600

产品型号 Type	公称通径 DN	PN10.0MPa									WT (kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	D6	b	Z-Φd	H	D0	WT (kg)
DZ40Y-100L	25	210	135	100	78	58	24	4-Φ18	365	200	18
	32	230	150	110	82	66	24	4-Φ23	420	240	27
	50	250	195	145	112	88	28	4-Φ25	630	360	45
	65	280	220	170	138	110	32	8-Φ25	700	400	60
	80	310	230	180	148	121	34	8-Φ25	760	400	76
	100	350	265	210	172	150	38	8-Φ30	960	400	128
