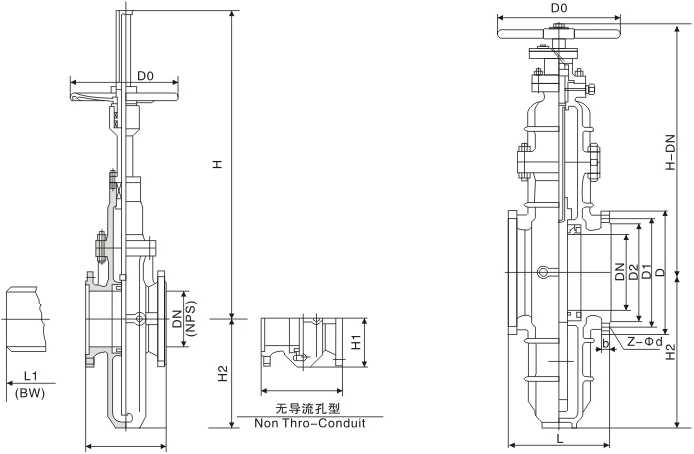

Thro-Conduit Gate Valve

Z43WF Z43F Z43WY Z43Y KZ43WF KZ43F Z47WF Z47F Z543WF Z543F Z543WY Z43Y KZ543WF KZ543F Z547WF Z547W Z6s43WF Z6s43F Z6s43WY Z6s43Y KZ6s43WF KZ6s43F Z7s43WF Z7s43F KZ7s43WF KZ7s43F Z6s47WF Z6s47F Z9B43W

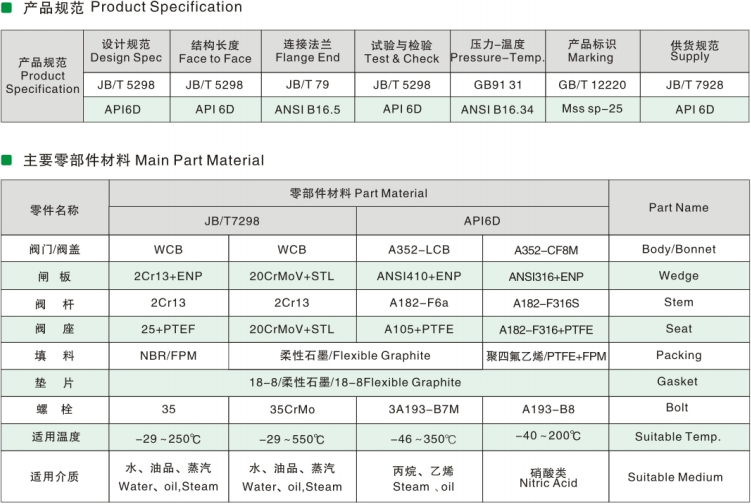

PRODUCT DETAILS

单闸板平板闸阀 Thro-Conduit Gate Valve

Thro-Conduit Gate Valve

产品型号 Type	公称通径DN	PN1.0MPa										WT(kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z43WF-10C Z43F-10C Z43WY-10C Z43Y-10C KZ43WF-10C KZ43F-10C Z47WF-10C Z47F-10C	50	178	165	125	99	20	4-Φ18	475	80	122	250	23	25
	65	190	185	145	118	20	4-Φ18	535	90	152	300	40	45
	80	203	200	160	132	20	8-Φ18	600	100	178	300	45	50
	100	229	220	180	156	22	8-Φ18	700	110	220	300	52	57
	125	254	250	210	184	22	8-Φ18	790	130	255	350	95	105
	150	267	285	240	211	24	8-Φ22	910	145	345	350	105	115
	200	292	340	295	266	24	8-Φ22	1095	170	420	350	140	155
	250	330	395	350	319	26	12-Φ22	1370	210	495	400	240	265
	300	356	445	400	370	26	12-Φ22	1470	240	600	450	300	330
	350	381	505	460	429	26	16-Φ22	1730	265	640	450	460	506
	400	406	565	515	480	26	16-Φ22	1870	290	720	500	560	620
	450	432	615	565	530	28	20-Φ26	2185	325	798	500	780	860
	500	457	670	620	582	28	20-Φ26	2335	360	875	600	1050	1160
	600	508	780	725	682	34	20-Φ30	2680	425	1170	800	1680	1850
	700	610	895	840	794	34	24-Φ30	3080	455	1250	800	2250	2480
	800	660	1015	950	901	36	24-Φ33	3490	505	1370	1000	3180	3500
	900	711	1115	1050	1001	38	28-Φ33	3900	545	1500	1000	4260	4690
	1000	811	1230	1160	1112	38	28-Φ36	4320	610	1670	1000	5540	6100

产品型号 Type	公称通径DN	PN1.0MPa										WT(kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z543WF-10C Z543F-10C Z543WY-10C Z43Y-10C KZ543WF-10C KZ543F-10C Z547WF-10C Z547W-10C	100	229	220	180	156	22	8-Φ18	770	110	220	BA-0	87	94
	125	254	250	210	184	22	8-Φ18	870	130	255	BA-0	130	140
	150	267	285	240	211	24	8-Φ22	965	145	345	BA-0	140	151
	200	292	340	295	266	24	8-Φ22	1200	170	420	BA-0	175	200
	250	330	395	350	319	26	12-Φ22	1360	210	495	BA-0	275	300
	300	356	445	400	370	26	12-Φ22	1560	240	600	BA-1	350	380
	350	381	505	460	429	26	16-Φ22	1740	265	640	BA-1	510	550
	400	406	565	515	480	26	16-Φ26	1930	290	720	BA-1	610	660
	450	432	615	565	530	28	20-Φ26	2160	325	798	BA-1	830	900
	500	457	670	620	582	28	20-Φ26	2420	360	875	BA-2	1150	1240
	600	508	780	725	682	34	20-Φ30	2800	425	1170	BA-2	1780	1922
	700	610	895	840	794	34	24-Φ30	3200	455	1250	BA-2	2350	2530
	800	660	1015	950	901	36	24-Φ33	3640	505	1370	BA-3	3380	3650
	900	711	1115	1050	1001	38	28-Φ33	4050	545	1500	BA-3	4460	4820
	1000	811	1230	1160	1112	38	28-Φ36	4470	610	1670	BA-3	5740	6200

产品型号 Type	公称通径DN	PN1.0MPa										WT(kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	D0	110	112
Z6s43WF-10C Z6s43F—10C Z6s43WY-10C Z6s43Y-10C KZ6s43WF-10C KZ6s43F-10C Z7s43WF-10C Z7s43F-10C KZ7s43WF-10C KZ7s43F-10C Z6s47WF-10C Z6s47F-10C	50	178	165	125	99	20	4-Φ18	525	80	122	250	33	35
	65	190	185	145	118	20	4-Φ18	650	90	152	300	56	62
	80	203	200	160	132	20	8-Φ18	730	100	178	300	63	69
	100	229	220	180	156	22	8-Φ18	850	110	220	300	73	80
	125	254	250	210	184	22	8-Φ18	985	130	255	350	133	146
	150	267	285	240	211	24	8-Φ22	1120	145	345	350	147	161
	200	292	340	295	266	24	8-Φ22	1430	170	420	350	196	216
	250	330	395	350	319	26	12-Φ22	1670	210	495	400	340	370
	300	356	445	400	370	26	12-Φ22	1930	240	600	450	420	462
	350	381	505	460	429	26	16-Φ22	2190	265	640	450	645	710
	400	406	565	515	480	26	16-Φ22	2450	290	720	500	785	860
	450	432	615	565	530	28	20-Φ26	2760	325	798	500	1090	1205
	500	457	670	620	582	28	20-Φ26	3050	360	875	600	1470	1620
	600	508	780	725	682	34	20-Φ30	3580	425	1170	800	2350	2890
	700	610	895	840	794	34	24-Φ30	4130	455	1250	800	3150	3470
	800	660	1015	950	901	36	24-Φ33	4520	505	1370	1000	3840	4020
	900	711	1115	1050	1001	38	28-Φ33	5570	545	1500	1000	5360	5540
	1000	811	1230	1160	1112	38	28-Φ36	5790	610	1670	1000	6750	6910

产品型号 Type	公称通径DN	PN1.0MPa									选配电装E.A	WT(kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	H1	H2	选配电装E.A	110	120
Z9B43WF-10C Z9B43F-10C Z9B43WF-10C Z9B43Y-10C KZ9B43WF-10C KZ9B43F-10C Z9B47WF-10C Z9B47F-10C	50	178	165	125	99	20	4-Φ18	620	80	122	SMC-04	55	58
	65	190	185	145	118	20	4-Φ18	710	90	152	SMC-04	75	80
	80	203	200	160	132	20	8-Φ18	785	100	178	SMC-04	86	92
	100	229	220	180	156	22	8-Φ18	910	110	220	SMC-04	97	104
	125	254	250	210	184	22	8-Φ18	1010	130	255	SMC-03	140	150
	150	267	285	240	211	24	8-Φ18	1120	145	345	SMC-03	150	161
	200	292	340	295	266	24	8-Φ22	1390	170	420	SMC-00	210	233
	250	330	395	350	319	26	12-Φ22	1550	210	495	SMC-00	240	332
	300	356	445	400	370	26	12-Φ22	1740	240	600	SMC-00	370	400
	350	381	505	460	429	26	16-Φ22	1915	265	640	SMC-0	570	610
	400	406	565	515	480	26	16-Φ26	2105	290	720	SMC-0	670	720
	450	432	615	565	530	28	20-Φ26	2370	325	798	SMC-0	930	1000
	500	457	670	620	582	28	20-Φ26	2590	360	875	SMC-1	1200	1290
	600	508	780	725	682	34	20-Φ30	2990	425	1170	SMC-1	1860	2000
	700	610	895	840	794	34	24-Φ30	3390	455	1250	SMC-1	2430	2610
	800	660	1015	950	901	36	24-Φ33	3850	505	1370	SMC-2	3300	3660
	900	711	1115	1050	1001	38	28-Φ33	4260	545	1500	SMC-2	4470	4830
	1000	811	1230	1160	1112	38	28-Φ36	4680	610	1670	SMC-2	5750	6210
