Double- Flat Gate Valve

Z44WF-64 Z44WY-64 KZ44WF-64 Z544WF-64 Z544WY-64 KZ544WF-64 Z6S44WF-64 Z6S44WY-64 KZ6S44WF-64 Z9B44WF-64 Z9B44WY-64 KZ9B44WF-64

PRODUCT DETAILS

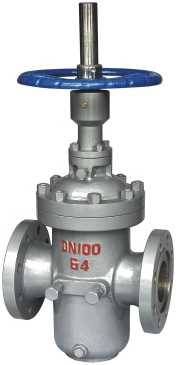

双闸板平板闸阀 Double- Flat Gate Valve

Double- Flat Gate Valve

产品型号 Type	公称通径DN	PN1.0MPa								WT (kg)

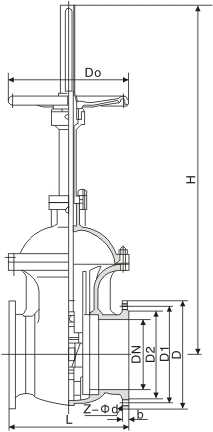

产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	D0	WT (kg)
Z44WF-16C Z44WY-16C KZ44WF-16C Z544WF-16C Z544WY-16C KZ544WF-16C Z6s44WF-16C Z6s44WY-16C K6sZ44WF-16C Z9B44WF-16C Z9B44WY-16C KZ9B44WF-16C	25	127	115	85	65	14	4-Φ14	280	200	9
	32	140	135	100	78	16	4-Φ18	322	200	12
	40	165	145	110	85	16	4-Φ18	380	250	16
	50	178	160	125	100	16	4-Φ18	415	250	26
	65	190	180	145	120	18	4-Φ18	470	300	38
	80	203	195	160	135	20	4-Φ18	540	300	46
	100	229	215	180	155	20	4-Φ18	605	350	62
	125	325	245	210	185	22	8-Φ18	785	350	96
	150	350	280	240	210	24	8-Φ23	925	350	132
	200	400	335	295	265	26	12-Φ23	1125	350	220
	250	450	405	355	320	30	12-Φ25	1350	450	355
	300	500	460	410	375	30	12-Φ25	1485	500	490
	350	550	520	470	435	34	16-Φ25	1705	550	810
	400	600	580	525	485	36	16-Φ30	1870	600	930
	450	650	640	585	545	40	20-Φ30	2185	800	1230
	500	700	705	650	608	44	20-Φ34	2335	800	1727
	600	800	840	770	718	48	20-Φ41	2680	1000	2514

产品型号 Type	公称通径DN	PN2.5MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	D0	WT (kg)
Z44WF-25 Z44WY-25 KZ44WF-25 Z544WF-25 Z544WY-25 KZ544WF-25 Z6S44WF-25 Z6S44WY-25 KZ6S44WF-25 Z9B44WF-25 Z9B44WY-25 KZ9B44WF-25	25	127	115	85	65	16	4-Φ14	280	200	9
	32	140	135	100	78	18	4-Φ18	322	200	12
	40	165	145	110	85	18	4-Φ18	380	250	16
	50	178	160	125	100	20	4-Φ18	415	250	26
	65	190	180	145	120	22	8-Φ18	470	300	38
	80	203	195	160	135	22	8-Φ18	540	300	46
	100	229	230	190	160	24	8-Φ23	605	350	62
	125	325	270	220	188	28	8-Φ25	785	350	96
	150	350	300	250	218	30	8-Φ25	925	350	132
	200	400	360	310	278	34	12-Φ25	1125	350	220
	250	450	425	370	332	36	12-Φ30	1350	450	355
	300	500	485	430	390	40	16-Φ30	1485	500	490
	350	550	550	490	448	44	16-Φ34	1705	550	810
	400	600	610	550	505	48	16-Φ34	1870	600	930
	450	650	660	600	555	50	20-Φ34	2185	800	1230
	500	700	730	660	610	52	20-Φ41	2335	800	1727
	600	800	840	770	718	56	20-Φ41	2680	1000	2514

产品型号 Type	公称通径DN	PN4.0MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	D0	WT (kg)
Z44WF-40 Z44WY-40 KZ44WF-40 Z544WF-40 Z544WY-40 KZ544WF-40 Z6S44WF-40 Z6S44WY-40 KZ6S44WF-40 Z9B44WF-40 Z9B44WY-40 KZ9B44WF-40	25	165	115	85	65	16	4-Φ14	280	200	9
	32	178	135	100	78	18	4-Φ18	322	200	13
	40	190	145	110	85	18	4-Φ18	380	250	17
	50	216	160	125	100	20	4-Φ18	415	250	27
	65	241	180	145	120	22	8-Φ18	470	300	40
	80	285	195	160	135	22	8-Φ18	540	300	48
	100	305	230	190	160	24	8-Φ23	605	350	65
	125	381	270	220	188	28	8-Φ25	785	350	101
	150	403	300	250	218	30	8-Φ25	925	350	139
	200	419	375	320	282	38	12-Φ30	1125	350	231
	250	157	445	385	345	42	12-Φ34	1350	450	373
	300	502	510	450	408	46	16-Φ34	1485	500	515
	350	762	570	510	465	52	16-Φ34	1705	550	851
	400	838	655	585	535	58	16-Φ41	1870	600	977
	450	914	680	610	560	60	20-Φ41	2185	800	1292
	500	991	755	670	612	62	20-Φ48	2335	800	1813
	600	1143	890	795	730	62	20-Φ54	2680	1000	2640

产品型号 Type	公称通径DN	PN6.4MPa								WT (kg)
产品型号 Type	公称通径DN	L	D	D1	D2	b	Z-Φd	H	D0	WT (kg)
Z44WF-64 Z44WY-64 KZ44WF-64 Z544WF-64 Z544WY-64 KZ544WF-64 Z6S44WF-64 Z6S44WY-64 KZ6S44WF-64 Z9B44WF-64 Z9B44WY-64 KZ9B44WF-64	25	216	135	100	78	58	4-Φ18	314	200	10
	32	229	150	110	82	66	4-Φ23	361	200	13
	40	241	165	125	95	76	4-Φ23	426	250	18
	50	250	175	135	105	88	4-Φ23	465	250	29
	65	280	200	160	130	110	8-Φ23	526	300	42
	80	310	210	170	140	121	8-Φ23	605	300	51
	100	350	250	200	168	150	8-Φ25	678	350	69
	125	400	295	240	202	176	8-Φ30	879	350	107
	150	450	340	280	240	204	8-Φ34	1036	450	147
	200	550	405	345	300	260	12-Φ34	1260	450	244
	250	650	470	400	352	313	12-Φ41	1512	500	394
	300	750	530	460	412	364	16-Φ41	1663	500	544
	350	850	595	525	475	422	16-Φ41	1910	600	899
	400	950	670	585	525	474	16-Φ48	2094	800	1032
	450	1050	670	630	570	524	20-Φ48	2447	800	1365
	500	1150	800	705	640	576	20-Φ54	2615	1000	1917
	600	1350	930	820	750	678	20-Φ58	3002	1000	2791
